RXLF型动力配电箱
1. 概述
RXLF型动力配电箱适用于工矿企业、生产部门及广泛的民用建筑中，作为交流380V以下、50Hz、三相三线、三相四线、三相五线制系统供配电控制保护及电能分配用。

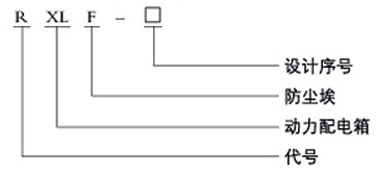

2. 型号及其含义
3. 使用条件
周围空气温度不高于+40℃，不低于 -5℃。24h内的平均温度不得高于+35℃；
户内使用时，使用地点的海拔高度不得超过 2000m；
周围空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度时允许有较大的相对湿度；
如+20℃时为 90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；
装置安装时与垂直面的倾斜度不超过 5°，且整组柜列对齐平整（符合 GBJ232-82标准）；
设备应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；
用户有特殊要求时可以与制造厂协商解决。
4. 结构简介
柜体采用 C 型材骨架通过焊接组箱体，强度大，门板及侧、后、顶封板表面处理采用静电喷涂。门上可装按钮、指示灯及指示仪表等。柜前底部设一根铜排作为接地母线，有接地点和接地标志。柜门的安装件与框架间用螺钉连接，构成完整的接地保护回路。所有金属零部件采用镀锌处理。可正反手动 / 电动操作，正面操作、户内靠墙/不靠墙安装，为落地式。
5.订货须知
动力配电箱的型号及台数。
箱内各回路熔断器、熔体额定电流及备用熔体数量。
