RGCK型低压抽出式开关柜
1. 概述
RGCK 系列低压抽出式开关柜是我公司根据广大用户的需求而设计的，具有结构先进、外形美观、电气性能高、防护等级高、安全可靠、维护方便等特点，是冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置。被国家列为两网改造推荐产品和第九批节能产品。

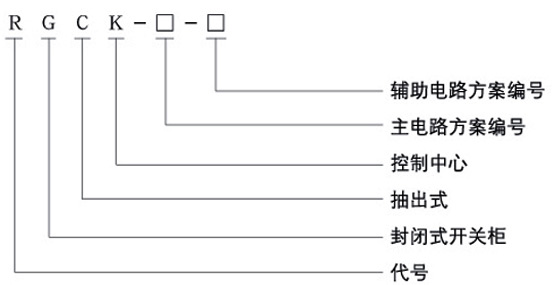

2. 型号及其含义
3. 使用条件
周围空气温度不高于 +40℃，不低于 -5℃。24h 内的平均温度不得高于 +35℃。超过时，需根据实际情况降容运行；
户外使用时，使用地点的海拔高度不得超过 2000m；
周围空气相对湿度在最高温度为 +40℃时不超过 50%，在低温度时允许有较大的相对湿度：如 +20℃时为 90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；
装置安装时与垂直面的倾斜度不超过 5°，且整组柜列相对平整，符合 GBJ232-82 标准；
设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所；
用户有特殊要求时可以与制造厂协商解决。
4. 主要技术参数
额定绝缘电压：660V
额定工作电压：380V、660V
辅助电路额定电压：AC 660V、380V、DC 110V、220V
使用频率：50～60Hz
额定电流：水平母线 ≤ 3150A，垂直母线 630A、800A
额定短时耐受电流：105kA/1S（主母线），中性母线 30kA/0.1S
额定峰值电流：105kA / 0.1S，50kA / 0.1S
功能单元（抽屉）分断能力：50kA（有效值）
外壳防护等级：IP30、IP40
母线设置：三相四线制、三相五线制
符合标准：IEC-439、BS5468、VDE0660、GB7251、NEMAIC2-322、JIB/T9661
操作方式：就地、远方、自动
5. 订货须知
用户订货时应提供以下资料：
主电路方案编号，单元容量及辅助电路控制方式（即：就地、远方、自动控制）；
开关柜的排列图和配电室平面布置图；
进出线方式；
开关柜柜体的表面颜色；
上述第 2、3 条如用户不注明，则按我厂标准柜供货；
若用户要求漏电保护时，应在订货时提出。其它特殊方案可与我厂协商解决。
