GZD(W)系列（微机控制）直流电源柜
1. 概述
CZD（W）系列（微机控制）直流电源柜应用于中小型发电厂和变电站，作为正常运行和事故状态下的高压开关分合闸、继电保护、自动控制、事故照明、灯光和音响信号等所需的直流电源；也可应用于冶金、铁道、矿山、石化、邮电、通讯、医疗卫生、银行、宾馆、高层建筑和计算机网络等行业所需的直流电源；微机控制直流电源柜可用于无人值守、远程集中监控的发电厂、变电站和其他行业的直流电源。

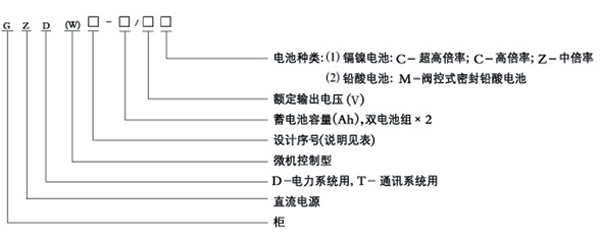

2.型号及其含义
3. 使用条件
海拔高度不超过 2000m；
环境温度为 -5℃ 至 +40℃；
环境湿度不大于 90%（20 ± 5℃ 时）。
产品型号及说明
| 产品型号 | 序号说明 | 规格种 | 适用范围 |
|---|---|---|---|
| GZDW/W30–□/□ | 单母线分段、单组电池、二合双线输出充电浮充电装置、无降压回路 | 10 | 发电厂或大型变电站 |
| GZDW/W31–□/□ | 单母线、单组电池、二合双线输出充电浮充电装置、无降压回路 | 10 | 发电厂或大型变电站 |
| GZDW/W32–□/□ | 双母线分段、单组电池、二合双线输出充电浮充电装置 | 20 | 10～220kV 变电站和中小型电厂 |
| GZDW/W33–□/□ | 双母线、单组电池、二合双线输出充电浮充电装置 | 20 | 10～220kV 变电站和中小型电厂 |
| GZDW/W34–□/□ | 双母线分段、单组电池、二合双线输出充电浮充电装置 | 20 | 10～220kV 变电站和中小型电厂 |
| GZDW/W35–□/□ | 双母线、单组电池、二合三线输出充电浮充电装置 | 20 | 10～220kV 变电站和中小型电厂 |
| GZDW/W40–□/□ | 单母线分段、双组电池、二合双线输出充电浮充电装置、无降压回路 | 10 | 重要发电厂或大型变电站 |
| GZDW/W41–□/□ | 双母线、双组电池、二合双线输出充电浮充电装置 | 12 | 10～220kV 变电站和中小型电厂 |
| GZDW/W42–□/□ | 双母线分段、单组电池、三合双线输出充电浮充电装置 | 10 | 重要发电厂或大型变电站 |
| GZDW/W43–□/□ | 双母线、双组电池、二合三线输出充电浮充电装置 | 12 | 10～220kV 变电站和中小型电厂 |
4. 主要技术参数
输入电源电压：三相交流 380V ±10%，50Hz ±5%；
输出直流额定电压：24V、48V、60V、115、130V、230、260V；
输出直流额定电流：6、10、12、20、30、40、50、60、70、80、100、130、150、180、200、260、300、400A；
蓄电池额定容量：10、20、38、40、50、60、65、80、100、150、200、250、300、400、500、600、800、1000、1200、1500、1600Ah；
浮充调节范围：21～28V，43～57V，54～71V，99～130V，198～260V；
均充调节范围：27～31V，54～62V，68～78V，125～140V，250～286V；
主充调节范围：21～36V，43～70V，54～88V，99～162V，198～324V；
输出直流电流调节范围：额定值的 0～100%；
稳定精度：＜±1%；
稳流精度：＜±1%；
波动系数：＜1%；
整机噪声：＜55dB；
主变压器温升：＜70℃；
工作方式：连续工作；
防护等级：IP20–30。
5. 订货须知
额定容量
系统原理图
旁路回路数
柜体颜色
