PK-10控制保护屏
1. 概述
本型产品广泛应用于大中容量发电厂、变电所中，作为远方控制与保护发电、变电、配电设备之用，也可用于工业企业中生产过程的远方自动控制。

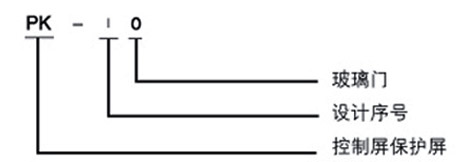

2. 型号及其含义
3. 使用条件
安装高度不超过海拔 1000m；
周围介历温度不高于 +40℃，不低于 -20℃；
空气相对湿度不超过 83%；
没有导电尘埃与足以腐蚀金属和破坏环境的气体场所；
没有爆炸危险的场所；
没有剧烈振动和倾斜垂直不超过 5℃ 的场所；
经过隔热带要求的处理，本屏可适用于空间相对深度不超过 95%，有凝电和曲折存在的地区；
当装用的某些电器设备未能符合上列工作条件时，则按该电器设备技术条件所规定的工作条件使用或由用户与制造部门协商解决。
4. 结构简介
PK-10型为立式屏，是作为继电保护屏或操作元件不多的控制屏而设计的，正面可测量仪表，灯光信号及指示器，操作元件、继电保护元件及一次线路模拟线等。屏内可装端子。
该屏台为正面操作，后面维护检修。
该屏可以并列使用，屏间以螺钉相连，最终端有保护侧板。
5. 订货须知
产品的形式（双屏台、双屏、单屏台、单屏）及效量；
全部屏（台）的屏幕布置图；
全部屏（台）的二次回路展开图，端子排图及有关一次系统图；
全部屏（台）的小母线布置图；
全部屏（台）的总设备表；
全部屏（台）的模拟母线图；
每个屏（台）的正面布置图及设备表。
