RAH消弧消谐柜
1. 产品概述
新型消弧消谐综合保护柜是本公司自主研制的高科技专利产品，集消弧、消谐、电压检测、小电流接地选线、过电压保护等功能于一体，全过程、全自动保护，处于电网全补偿状态。主要针对 3.6～40.5kV（66kV）中性点非有效接地电力系统，因雷电、谐振、弧光接地、操作等形成的过电压进行有效防护，保证电网的安全稳定运行。与同类产品相比具有消弧彻底、消谐完善、选线准确率高、保护完善等特点。

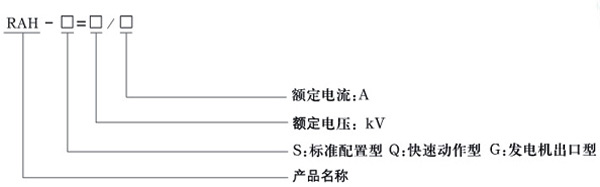

2. 型号及其含义
3. 适用范围
本产品适用于 3.6～40.5 中压电力系统。新建电厂、电站或电厂、电站的改造，对已安装消弧线圈的系统，也可加装本设备，进一步加强系统的可靠性。
4. 使用条件
海拔高度：＜2000m
相对湿度：＜90%
环境温度：－25℃～＋40℃
大气压力：80～110kPa
5. 主要技术参数
| 序号 | 项目 | 单位 | 数据 |
|---|---|---|---|
| 1 | 额定电压 | kV | 7.2、12、40.5 |
| 2 | 额定电流 | A | 31.5A、50A、63A、80A、100A |
| 3 | 额定频率 | Hz | 50～60Hz |
| 4 | 动作时间 | ms | ＜125ms |
| 5 | 额定短路开断电流 | kA | 50kA |
| 6 | 控制电源工作电源 | V | AC 或 DC 220V |
| 7 | 电压测量精度 | % | 0.3 |
| 8 | 显示单元 | LED 或 LCD | |
| 9 | 选线路数 | 0～32 路可选 | |
| 10 | 通讯接口 | RS485 / RS232 | |
| 11 | 操作方式 | 自动运行，可远程监控纳入综合自动化系统 | |
| 12 | 控制器功耗 | W | ＜16 |
6. 外形尺寸
6kV、10kV：800 × 1500 × 2300（mm）、1000 × 1500 × 2300（mm）
35kV：1800 × 2400 × 2650（mm）
可依据要求定制尺寸、颜色。
7. 订货须知
柜体颜色、颜色
系统单项接地最大电容电流
系统电压等级
特殊要求应在订货时提出
