KYN1-12铠装移开式交流金属封闭开关设备
1. 概述
KYN1-12 铠装移开式交流金属封闭开关设备（简称开关柜），是按国家标准 GB3906《3.6～40.5kV 户内交流金属封闭开关设备和控制设备》中最高级别金属铠装式类型设计的，符合国际电工委员会 IEC298《交流金属封闭开关设备和控制设备》标准，满足 DL402、DL404 标准，具有“五防”闭锁功能。

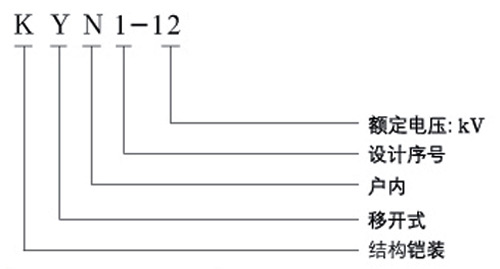

2. 型号及其含义
3. 适用范围
本产品适用于额定电压为 3.6～12kV、50Hz、额定电流 630～3150A 的三相交流单母线及单母线分段系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站以及工矿企业的使用要求。
4. 使用条件
环境温度：上限 +40℃，下限 -10℃；
相对湿度：日平均值不大于 95%；月平均值不大于 90%；
海拔高度：1000m 以下（超过时可与制造厂协商）；
地震烈度：不超过 8 度；
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
5. 主要技术参数
| 序号 | 项目 | 单位 | 技术参数 | |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 3.6, 7.2, 12 | |
| 2 | 额定电流 | A | 630, 1000, 1250, 1600, 2500, 3150 | |
| 3 | 额定频率 | Hz | 50 | |
| 4 | 额定热稳定电流 | kA | 20, 31.5, 40 | |
| 5 | 额定动稳定电流（峰值） | kA | 50, 80, 100 | |
| 6 | 额定工频耐受电压 | 相间、相对地 | kV | 42/min |
| 断口间 | kV | 48/min | ||
| 7 | 额定雷电冲击耐受电压 | 相间、相对地 | kV | 75 |
| 断口间 | kV | 85 | ||
| 8 | 额定热稳定时间 | s | 4 | |
| 9 | 防护等级 | IP2X | ||
| 10 | 外形尺寸（宽 × 深 × 高） | 1250A 及以下 | mm | 840 × 1500 × 2280 |
| 1600A 及以下 | mm | 1000 × 1500 × 2280 | ||
注：D2电缆进线为1500mm，架空进出线为1650mm。
6. 订货须知
订货时用户须提供下列资料：
一次线路方案编号、单母线系统图、排列图、平面布置图；
二次线路电气原理图、端子排列图；
开关柜内电器元件的型号、规格、数量；
主母线、分支母线的规格、材质；
备品、备件的名称及数量；
特殊要求需同厂方协商。
