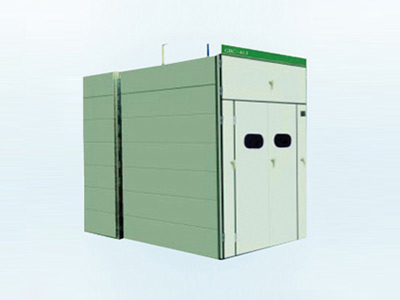

GBC-40.5型手车式高压开关柜
1. 概述
GBC-40.5 型手车式高压开关柜系三相交流 50Hz 单母线系统的户内保护型成套装置，作为接受和分配 40.5kV 的网络电能之用。

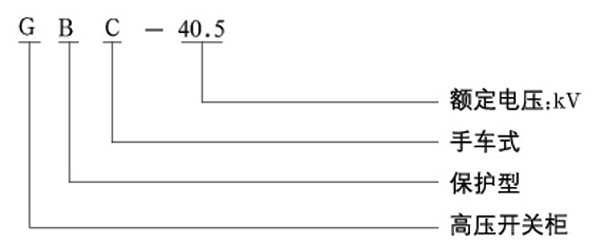

2.型号及其含义
3. 使用条件
环境温度：上限 +40℃，下限 -25℃；
相对湿度：日平均值不大于 95%，月平均值不大于 90%；
海拔高度：1000m 以下；
地震烈度：不超过 8 度；
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
4. 主要技术参数
| 序号 | 项目 | 单位 | 技术参数 | |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 40.5 | |
| 2 | 额定电流 | kA | 1000, 1600, 2000 | |
| 3 | 额定短路开断电流 | kA | 16 | 20, 25, 31.5 |
| 4 | 额定短路关合电流（峰值） | kA | 40 | 50, 63, 80 |
| 5 | 额定动稳定电流（峰值） | kA | 40 | 50, 63, 80 |
| 6 | 额定热稳定电流（4s） | kA | 16 | 20, 25, 31.5 |
| 7 | 外形尺寸（宽 × 深 × 高） | mm | 1818 × 2000 × 2500 | |
| 8 | 重量（油断路器柜） | kg | 1500 | |
| 附柜外形尺寸（宽 × 深 × 高）(架空进出线) | mm | 1818 × 825 × 2500 | ||
5. 订货须知
一次线路主方案编号、单线系统图、排列图、平面布置图；
二次线路电气原理图、端子排列图；
开关柜内电器元件的型号、材质；
主母线、分支母线的规格、材质；
备品、备件的名称及数量；
特殊要求同我公司协商。
