XGN17-40.5箱型固定式交流封闭开关设备

• 2011/01/03

1. 概述

XGN17-40.5 箱型固定式交流金属封闭开关设备是根据 GB3906《3.6～40.5kV 交流金属封闭开关设备》进行设计。本开关设备系三相交流 50Hz 单母线及单母线带旁路系统的户内成套装置，作为接受和分配网络电能之用。可配真空和 SF6 断路器。

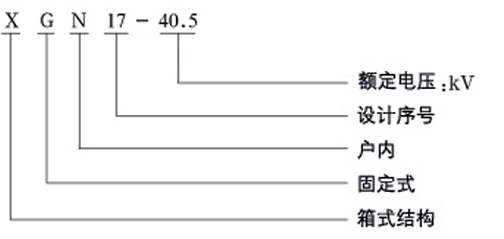

2.型号及其含义

3. 适用范围

本产品适用于额定电压 40.5kV、50Hz，额定电流 630～2500A 的三相单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。

4. 使用条件

环境温度：上限 +40℃，下限 -10℃；

相对湿度：日平均值不大于 95%；月平均值不大于 90%；

海拔高度：1000m 以下；

地震烈度：小于 8 度；

无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

5.主要技术参数

序号	项目	单位	技术参数
1	额定电压	kV	40.5
2	额定电流	A	630, 1000, 1600, 2000, 2500
3	额定短路开断电流	kA	20, 25, 31.5
4	额定短路关合电流（峰值）	kA	50, 63, 80
5	额定短路动稳定电流（峰值）	kA	50, 63, 80
6	额定热稳定电流	kA	20, 25, 31.5
7	额定热稳定时间	s	4
8	防护等级		IP2X
9	结构型式		单、双母线分段及单母线带旁路
10	操作方式		电磁式或弹簧储能式
11	外形尺寸（宽 × 深 × 高）	mm	2020 × 3400 × 3400
12	重量	kg	1650

6. 订货须知

一次线路主方案编号、单线系统图、排列图、平面布置图；

二次线路电气原理图、端子排列图；

开关柜内电器元件的型号、材质；

主母线、分支母线的规格、材质；

备品、备件的名称及数量；

特殊要求同我公司协商。
