EVP三相组合式过电压保护器

1. 产品概述

三相组合式过电压保护器，主要用于发电供电企业和用电企业的供电系统，用来保护变压器、开关母线、电动机等电气设备，可限制大气过电压、真空断路器引起的开断过电压及各种操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

2. 原理 / 特点

三相组合式过电压保护器由四个带放电间隙和氧化锌电阻串联的单元组成。三相组合式过电压保护器具有其它同类产品不可比拟的特点。

3. 外形 / 结构

为了便于在手车等处安装，EVP采用三立柱式外形结构，将接地相埋装在底座中，通过外引螺栓接地，A、B、C三相间距为131mm，基本能和用户的母线装头或开关装头对应连接。

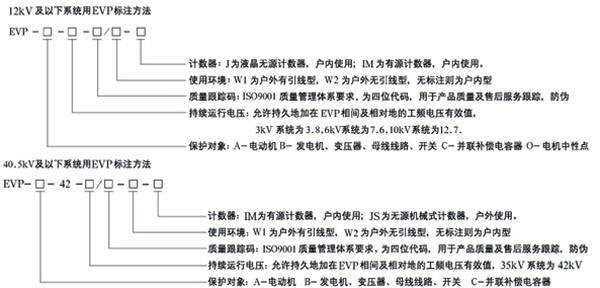

4. 产品型号含义

5. 订货须知

用户订货时需注明 EVP 到装头之间高压电缆长度（最长 600mm）及线鼻子孔径；

若计数器需要在柜门上安装，则需注明 EVP 本体到柜体门板安装处之间的信号线长度；若选用 IM 型计数器，则柜内还需提供 200V 交流或直流电源；

若系统电压或相间距等有特殊要求，可根据用户要求设计生产。
