VD6-12型户内高压真空断路器
1. 概述
VD6断路器为专用永磁机构固封式断路器，永磁机构省去了传统机构复杂易损的储能、锁扣等机械装置，简化了结构，其零部件比传统机构减少70%以上，从而大大提高了机构的可靠性与寿命，同时由于采用了电容作为操作电源，也避免了传统机构对大容量专用电源的依赖及辅助电源波动对机构动作特性的影响。性能优良的永磁操作机构可长期频繁操作，并真正做到永久性维护。

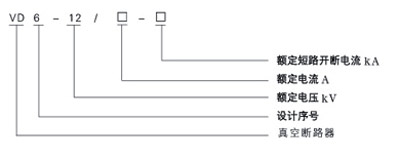

2. 产品型号含义
3. 使用条件
环境温度：上限：+40℃；下限：一般地区 -10℃，高寒地区 -25℃；
相对湿度：日平均不大于 95%；月平均不大于 90%；饱和蒸气压：日平均不大于 2.2×10⁻³ MPa，月平均不大于 1.8×10⁻³ MPa；
海拔高度不超过 1000m；
周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染；
无经常性剧烈振动。
4. 技术参数
| 序号 | 名称 | 单位 | 数值 | |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | |
| 2 | 额定绝缘水平 | 额定雷电冲击耐受电压 | kV | 42（相间、相对地）48（断口） |
| 额定工频耐受电压 | 75（相间、相对地）85（断口） | |||
| 3 | 额定频率 | Hz | 50 | |
| 4 | 额定电流 | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| 5 | 额定短路开断电流（有效值） | kA | 20, 25, 31.5, 40 | |
| 6 | 额定短路关合电流（峰值） | kA | 50, 63, 80, 100 | |
| 7 | 额定短时耐受电流 | kA | 20, 25, 31.5, 40 | |
| 8 | 额定峰值耐受电流 | kA | 50, 63, 80, 100 | |
| 9 | 直流分量 | % | 50 | |
| 10 | 额定短路持续时间 | S | 4 | |
| 11 | 额定操作顺序 | 分–0.3s–合分–180s–合分 分–180s–合分–180s–合分 |
||
| 12 | 合闸时间（额定操作电压） | ms | 30～60 | |
| 13 | 分闸时间（额定操作电压） | ms | 30～60 | |
| 14 | 额定短路开断电流次数 | 次 | 50 | |
| 15 | 机械寿命 | 次 | 50000 | |
| 16 | 动、静触头允许磨损累计厚度 | mm | 3 | |
| 17 | 触头开距 | mm | 9.5 ± 1 | |
| 18 | 超行程 | mm | 4 ± 0.5 | |
5. 订货须知
订货时须注明：
断路器型号、名称、数量、配用开关柜型号；
机构型号、操动电压；
备品、备件的名称及数量。
