ZN23-40.5型户内高压真空断路器

• 2011/01/03



1. 概述

ZN23–40.5 型户内高压真空断路器是三相交流 50Hz 的户内配电装置，适用于工矿企业、发电厂、变电站等场所用于高压电动机、变压器、电容器装置的控制及保护；具有下列优点：

a）无污染、无火灾爆炸危险；

b）较长机械、电气寿命，可选用国产、美国西屋或德国西门子的真空灭弧室，电气寿命达 6000 次；

c）运行中检修量极少，做到几乎无需维修；

d）操作机构配用 CT10–A、CT19BN 型弹簧操动机构或 CD–10Ⅲ型电磁操动机构。

本产品符合 IEC《高压交流断路器》、GB1984《高压交流断路器》及 DL402《高压交流断路器订货技术条件》等标准。

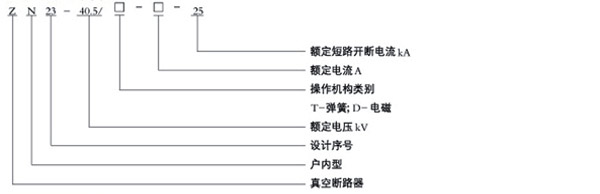

2. 产品型号含义

3. 使用条件

环境温度：上限 +40℃，下限一般地区 -10℃，高寒地区 -25℃；

相对湿度：日平均不大于 95%，月平均不大于 90%；饱和蒸气压日平均不大于 2.2×10⁻³MPa，月平均不大于 1.8×10⁻³MPa；

海拔高度不超过 1000m；

周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染；

无经常性剧烈振动。

4. 技术参数

主要性能参数

序号	项目		单位	数值
1	额定电压		kV	40.5
2	额定绝缘水平	工频耐受电压（1min）	kV	89
		雷电冲击耐受电压	kV	185
3	额定频率		Hz	50
4	额定电流		A	1250, 1600
5	额定短路开断电流		kA	25
6	额定短路关合电流（峰值）		kA	63
7	额定短时耐受电流（4s）		kA	25
8	额定峰值耐受电流		kA	63
9	异相接地短路开断电流		kA	21.7
10	额定开断、关合电容器组电流		A	400
11	额定操作顺序			分–0.3s合分–180s–合分
12	合闸时间（额定操作电压）		ms	≤75（弹簧机构），≤20（电磁机构）
13	分闸时间（额定操作电压）		ms	≤60
14	额定短路开断电流开断次数		次	8
15	机械寿命		次	6000
16	动、静触头允许磨损累计厚度		mm	各2
17	外形尺寸：高 × 深 × 宽		mm	1805 × 1410 × 1212
18	总重量		kg	500

机械调整参数

序号	项目	单位	数值
1	触头开距	mm	250 +3
2	油缓冲器缓冲行程	mm	25-20
3	触头接触压力	N	2900 ± 300
4	平均分闸速度	m/s	1.8～2.2
5	平均合闸速度	m/s	0.6～0.9
6	触头合闸弹跳时间	ms	≤3
7	三相合闸不同期	ms	≤2

5. 订货须注明下列项目

断路器型号、名称、数量、配用开关柜型号；

机构型号、操动电压；

备品、备件的名称及数量。
