ZN85-40.5型户内高压真空断路器

• 2011/01/03



1. 概述

该断路器是三相交流 50Hz、额定电压 40.5kV 的户内高压配电装置，可供工矿企业、发电厂及变电站电能的接收、控制、分配和保护之用。尤其适用于频繁操作的场所。

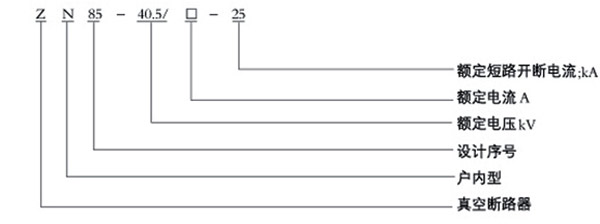

2. 产品型号含义

3. 使用条件

周围空气温度：上限 +40℃，下限 -15℃；

海拔：海拔不超过 1000m；

湿度、相对湿度：日平均不大于 95%，月平均不大于 90%；饱和蒸气压日平均值不大于 2.2×10⁻³MPa，月平均值不大于 1.8×10⁻³MPa；

地震烈度不超过 8 度；

无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动场所。

4.结构特点

本断路器采用上下布置结构，有效地降低断路器的深度。并采用复合绝缘结构，三相灭弧室和相联带电体由三只独立的环氧树脂绝缘罩壳相隔离。采用复合绝缘结构之后，断路器满足正常运行条件下空气距离和爬距要求，并有效地减少了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，主回路电气连接全部采用固定连接具有很高的可靠性。

5. 技术参数

真空断路器主要技术参数表

序号	名称		单位	数值
1	额定电压		kV	40.5
2	额定频率		Hz	50
3	额定绝缘水平	工频耐受电压	kV	95/1min
		雷电冲击耐受电压	kV	185
4	额定电流		A	1250, 1600, 2000
5	额定短时耐受电流（4s）		kA	20, 25, 31.5
6	额定短路开断电流		kA	20, 25, 31.5
7	额定峰值耐受电流		kA	50, 63, 80
8	额定短路持续时间		s	4
9	分闸时间		ms	30≤t≤60
10	合闸时间		ms	50≤t≤100
11	平均合闸速度		m/s	0.5～0.8
12	平均分闸速度		m/s	1.6～2.0
13	触头开距		mm	21±2
14	超行程		mm	6.5±1.5
15	额定短路开断电流次数		次	20
16	机械寿命		次	10000
17	额定操作顺序		分–0.3s–合分–180s–合分

弹簧操动机构主要技术参数表

序号	名称		单位	数值
1	额定操作电压	分闸线圈	V	DC220/110，AC220/110
		合闸线圈	V
2	额定操作电流	分闸线圈	A	0.96（DC220V），1.05（DC110V）
		合闸线圈
3	储能电机功率		W	230
4	储能电机额定电压		V	DC220/10 　DC220/110
5	储能时间		S	≤12

6. 订货须知

订货时用户应提供下列资料：

断路器型号、名称、数量、配用开关柜型号；

机构型号、操动电压；

备品、备件的名称及数量。
