HXGN口-12箱型固定式交流金属封闭环网开关设备
1. 概述
HXGN□-12 箱型固定式交流金属封闭环网开关设备（以下简称环网柜）是本厂自行设计、研制的新型金属封闭箱式开关设备。其性能达到 GB3906《3～35kV 交流金属封闭开关设备》标准和 IEC298《交流金属封闭开关设备和控制设备》标准，并满足两部提出的有关“五防”的要求。本开关柜具有体积小、重量轻、组合灵活、操作力小、使用维护方便和不会发生火灾爆炸等特点。

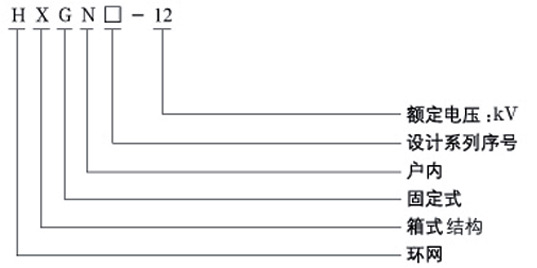

2. 型号及其含义
3. 适用范围
该产品系三相交流额定电压为12kV、额定频率50Hz的户内金属封闭箱式开关设备，适用于工厂、车间、小区住宅、高层建筑、学校和公园等场所配电系统，可作环网供电或终端供电用。
本开关柜可装配 VEL公司生产的 ISARC-I、ISARC-2 型负荷开关，也可装配国内生产的 FN11～12 型等相同类型和参数的负荷开关和组合电器。
4. 使用条件
环境温度：上限 +40℃，下限 -25℃；
海拔高度：不超过 1000 米；
相对湿度：日平均值不大于 95%；月平均值不大于 90%；
周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；
无经常性剧烈震动。
5. 主要技术参数
6.1 开关柜主要技术参数
| 序号 | 项目 | 单位 | 技术参数 |
|---|---|---|---|
| 1 | 额定电压 | kV | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 主母线额定电流 | A | 400, 630, 800 |
| 4 | 额定电流（功能单元） | A | 400, 630, 800 |
| 5 | 3s 热稳定电流 | kA | 16 |
| 6 | 额定动稳定电流 | kA | 25 |
| 7 | 额定有功负载开断电流 | A | 400, 630, 800 |
| 8 | 额定闭环开断电流 | A | 400, 630, 800 |
| 9 | 额定空载变压器开断电流 | kVA | 1250 |
| 10 | 额定电缆充电开断电流 | A | 10 |
| 11 | 主回路额定短路关合电流（峰值） | kA | 31.5 |
| 12 | 额定转移开断电流（配100A熔断器） | kA | 1250 |
| 13 | 1min 工频耐受电压（相对地、相间） | kV | 42 |
| 14 | 1min 工频耐受电压（隔离断口） | kV | 48 |
| 15 | 雷电冲击耐受电压（相对地、相间） | kV | 75 |
| 16 | 雷电冲击耐受电压（隔离断口） | kV | 85 |
| 17 | 二次回路 1min 工频耐受电压 | kV | 2 |
| 18 | 机械寿命 | 次 | 200 |
| 19 | 负荷开关侧装时柜体尺寸（宽 × 深 × 高） | mm | 600 × 900 × 1800 |
| 20 | 负荷开关正装时柜体尺寸（宽 × 深 × 高） | mm | 900 × 900 × 2000 |
6. 订货须知
订货时应提供下列技术参数：
开关柜的型号及一次方案编号；
一次系统图和开关柜的排列图、平面布置图；
二次原理图、端子排列图和二次回路电压；
母线、进线柜和出线柜的额定电流；
柜内各元件的型号及额定参数；
特殊联锁的要求；
对外壳（包括柜内外）涂漆颜色的要求。
除以上所述内容外，凡能影响订货的一切情况都应向制造厂提供，如特殊的装配和安装条件，引入高中压的位置等。
