XGN36-12箱型固定式交流金属封闭开关设备

• 2011/01/03

1. 概述

XGN36-12 箱型固定式交流金属封闭开关设备（简称利润留成开关柜）为全组装式小型化固定开关柜，产品设计符合 GB3906《3.6～40.5kV 交流金属封闭开关设备和控制设备》标准，达到“五防”闭锁要求。

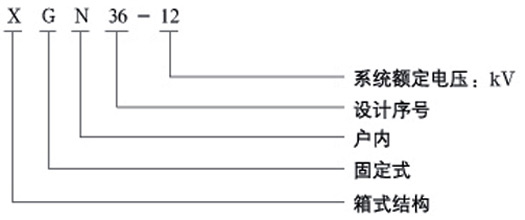

2. 型号及其含义

3. 适用范围

本产品适用于额定电压 3.6～12kV，50Hz，额定电流 400～3150A 的三相单母线系统，作为接受和分配电能之用，亦可装于箱式开闭所。

4. 使用条件

环境温度：上限 +40℃，下限 -10℃；

相对湿度：日平均相对湿度不大于 95%；月平均相对湿度不大于 90%；

海拔高度：1000m 以下（超过时与公司协商）；

地震烈度：不超过 8 度；

无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

5. 主要技术参数

序号	项目		单位	技术参数
1	额定电压		kV	3.6, 7.2, 12
2	额定电流		A	630, 1000, 1250, 1600, 2000, 3150
3	额定短路开断电流		kA	16, 20, 25, 31.5, 40
4	额定峰值耐受电流		kA	40, 50, 63, 80, 100
5	额定动稳定电流		kA	16, 20, 25, 31.5, 40
6	额定热稳定电流		kA	16, 20, 25, 31.5, 40
7	额定热稳定时间		s	4
8	额定绝缘水平	1min 工频耐压	kV	42 / 48
		雷电冲击耐压	kV	75 / 85
9	额定短路电流开断次数		次	30（50）
10	机械寿命		次	20000
11	外形尺寸（宽 × 高 × 深）		mm	2200（2000）× 700 × 1400（1200） 2200（2000 ）× 800 × 1400（1200） 2200 × 1000 × 1400（2000A以上）

6. 订货须知

一次线路主方案编号、单母线系统图、排列图、平面布置图；

二次线路电气原理图、端子排列图；

开关柜内电器元件的型号、材质；

主母线、分支母线的规格、材质；

备品、备件的名称及数量；

特殊要求同我方协商。
