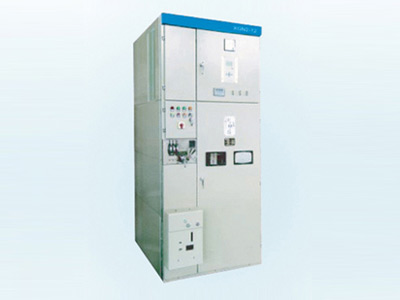

XGN2-12箱型固定式交流金属封闭开关设备

• 2011/01/03

1. 概述

XGN2-12 箱型固定式交流金属封闭开关设备（简称开关柜），是按国家标准 GB3906《3.6～4.05kV 交流金属封闭开关设备和控制设备》设计的，符合国际电工委员会 IEC298《交流金属封闭开关设备的控制设备》标准，满足 DL402、DL404，达到“五防”闭锁要求。

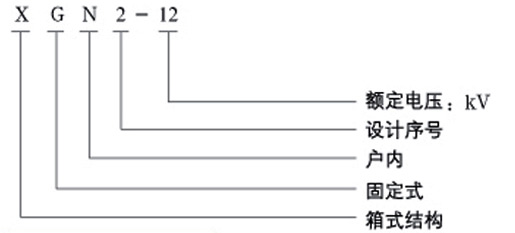

2. 型号及其含义

3. 适用范围

本产品适用于额定电压为 3.6～12kV、50Hz，额定电流 630～3150A 的三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站（所）及工矿企业的使用要求。

4. 使用条件

环境温度：上限 +40℃，下限 -10℃；

相对湿度：日平均值不大于 95%；月平均值不大于 90%；

海拔高度：1000m 以下（超过时可与我公司协商）；

地震烈度：小于 8 度；

无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

5. 开关柜主要技术参数

序号	项目	单位	技术参数
1	额定电压	kV	3.6, 7.2, 12
2	额定电流	A	5～3000
3	额定短路开断电流	kA	20, 25, 31.5, 40
4	额定短路关合电流（峰值）	kA	50, 63, 80, 100
5	额定短路动稳定电流（峰值）	kA	50, 63, 80, 100
6	额定热稳定电流	kA	20, 25, 31.5, 40
7	额定热稳定时间	s	4
8	防护等级		IP2X
9	组合型式		单母线分段及单母线带旁路
10	操作方式		电磁式、弹簧储能式
11	外形尺寸（宽 × 深 × 高）	mm	1100 × 1200 × 2650 （1250 及115下）
12	重量	kg	1000

6. 订货须知

一次线路主方案编号、单回线系统图、排列图、平面布置图；

二次线路电气原理图、端子排列图；

开关柜内电器元件的型号、规格、数量；

主母线、分支母线的规格、材质；

备品、备件的名称及数量；

特殊要求同我方协商。
