KYN10-40.5铠装移开式交流金属封闭开关设备
1. 概述
KYN10-40.5 铠装移开式交流金属封闭开关设备适用于三相交流 50Hz，额定电压 40.5kV 的单母线及母线分段的电力系统，主要应用于发电厂、变电所及工矿企业的变配电中，作为接受和分配电能之用，并对电路实行控制、保护和监测等。开关柜除广泛用于一般电力系统外，还可用于具有频繁操作的电力线路中，产品设计满足了 GB3906、GB/T11022、DL404 等标准，具有可靠的“五防”联锁。

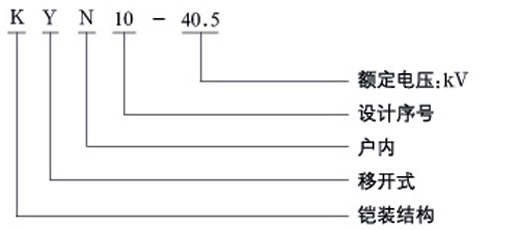

2. 型号及其含义
3. 适用范围
本产品适用于额定电压 40.5kV、50Hz，额定电流 630～2000A 的三相单母线、双母线系统，作为接受和分配电能之用。
4. 使用条件
环境温度：上限 +40℃，下限 -25℃；
相对湿度：日平均值不大于 95%，月平均值不大于 90%；
海拔高度：1000m 以下；
地震烈度：不超过 8 度；
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
5.主要技术参数
| 序号 | 项目 | 单位 | 技术参数 | |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 40.5 | |
| 2 | 额定电流 | A | 1250, 1600, 2000 | |
| 3 | 额定频率 | Hz | 50 | |
| 4 | 4S 额定短时耐受电流 | kA | 20, 25, 31.5 | |
| 5 | 额定峰值耐受电流 | kA | 50, 63, 100 | |
| 6 | 额定绝缘水平 | 工频耐受电压（有效值） | kV | 95/115 |
| 雷电冲击耐受电压（峰值） | kV | 185/215 | ||
| 7 | 防护等级 | IP3X | ||
| 8 | 外形尺寸（宽 × 深 × 高） | mm | 1400 × 2800 × 2600 | |
6. 订货须知
一次线路主方案编号、单母线系统图、排列图、平面布置图；
二次线路电气原理图、端子排列图；
开关柜内电器元件的型号、材质；
主母线、分支母线的规格、材质；
备品、备件的名称及数量；
特殊要求同我公司协商。
