JYN1-40.5间隔移开式交流金属封闭开关设备
1. 概述
JYN1-40.5 间隔开式交流金属封闭式开关设备（以下简称开关柜）系三相交流 50Hz 户内装置的金属封闭式开关设备，是用于发电厂、变电所中系统额定电压为 40.5kV、额定最大电流为 2500A，最高电压不超过 40.5kV 的单母线或单母线分段的成套配电装置。本型开关柜具有防止误操作断路器、防止带负荷推拉手车、防止带电挂接地线、防止带接地线送电和防止误入带电间隙，简称“五防”功能。

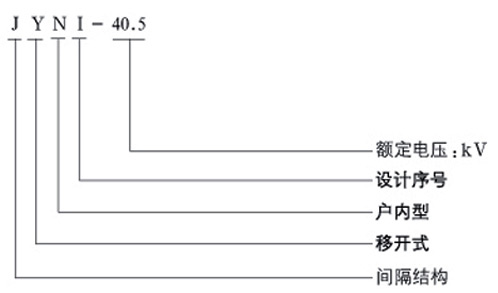

2. 型号及其含义
3. 使用条件
海拔高度不超过 1000m；
周围介质温度不高于 +40℃，不低于 -5℃；
相对湿度：日平均值不大于 95%；月平均值不大于 90%；
周围空气应不受腐蚀性可燃气体、水蒸气等明显污染；
应具有一定的耐污秽性能；
无经常性的剧烈震动。
4. 主要技术参数
| 序号 | 项目 | 单位 | 数据 | |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 40.5 | |
| 2 | 最大额定电流 | A | 2500 | |
| 3 | 额定开断电流 | kA | 16 / 20 / 25 / 31.5 | |
| 4 | 额定关合电流（峰值） | kA | 40 / 50 / 63 / 80 | |
| 5 | 极限通on 电流（峰值） | kA | 40 / 50 / 63 / 80 | |
| 6 | 4秒热稳定电流（有效值） | kA | 16 / 20 / 25 / 31.5 | |
| 7 | 外形尺寸（宽 × 深 × 高） | mm | 1818(mm) × 2400(mm) × 2925(mm) | |
| 8 | 重量 | kg | 1800 | |
| 9 | 动荷重 | 向上 | kg | 约500 |
| 向下 | kg | 约500 | ||
| 10 | 防护等级 | IP2X | ||
5. 订货须知
主回路方案编号或按主结线系统图；
开关柜排列图及平面布置图；
辅助线路方案或辅助回路电气原理图；
主母线规格（或按制造厂标准供给，根据客户需要定合同）；
订货时务请注明是否需要可变设备，例如接地开关、带电监察、进出线小室等。
