ZN28(A)-12型户内高压真空断路器

• 2011/01/03

产品符合标准

本产品符合 IEC《高压交流断路器》、GB194《高压交流断路器》及 DL402《高压交流断路器订货技术条件》等标准。

1. 主要用途与适用范围

ZN28（A）–12 系列户内高压真空断路器是三相交流 50Hz、额定电压为 12kV 的户内装置，装设在各种形式的开关柜中，供工矿企业、发电厂及变电站电气设施的保护控制之用，并适用于频繁操作的场所，如切电容器组、控制电弧炉变压器和高压电机等。

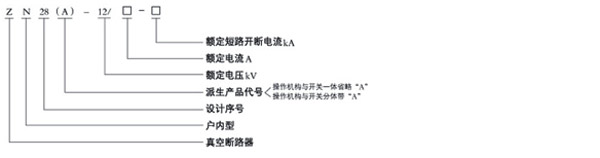

2. 型号及其含义

3. 使用条件

环境温度：不高于 +40℃，不低于 -10℃，允许在 -30℃时储运；

海拔高度：不超过 1000m；

空气相对湿度：日平均值不大于 95%，月平均值不大于 95%；

地震烈度不超过 8 度；

无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

表1 主要性能参数

序号	项目	单位	数值
1	额定电压	kV	12
2	额定雷电冲击电压（峰值）	kV	75
3	额定短时工频电压（1min）	kV	42
4	额定频率	Hz	50
5	额定电流	A	630, 1250, 1600,			2500, 3150	4000
6	额定短路开断电流	kA	20	25	31.5	40	50	63
7	额定短时耐受电流	kA	20	25	31.5	40	50	63
8	额定峰值耐受电流	kA	50	63	80	100	125	160
9	额定短路关合电流（峰值）	kA	50	63	80	100	125	160
10	额定操作顺序		分–0.3s–合分–180s–合分（≤31.5kA） 分–180s–合分–180s–合分（40kA以上）
11	机械寿命	次	10000
12	额定短路开断电流开断次数	次	50	50	50	30	20	12

表2 主要机械特性参数

序号	项目	单位	数值
1	触头开距	mm	11 ± 1
2	超行程	mm	4 ± 1
3	油缓冲器作用行程	mm	100-2
4	平均合闸速度	m/s	0.6 ± 0.2
5	平均分闸速度	m/s	1.1 ± 0.2
6	三相触头分、合闸同期性	ms	≤2
7	触头合闸弹跳时间	ms	≤2
8	分闸时间（额定电压）	ms	≤60
9	合闸时间（额定电压）	ms	≤150
10	触头允许磨损厚度	ms	≤100
		mm	3
11	主回路电阻	μΩ	≤40

备注：ZN28A–12 系列真空断路器最大工作电流为 3150A，最大短路开断电流为 40kA。

4. 订货须知

订货时须注明：

断路器型号、名称、数量；

所配机构型号、操作电压；

备品、备件的名称及数量。
